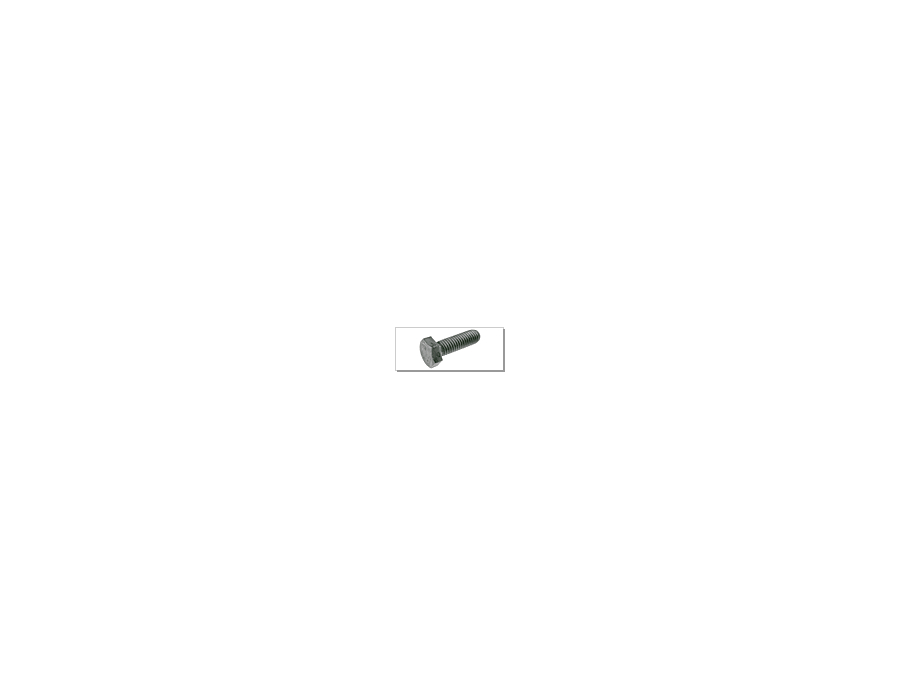

Standard | DIN 933 | |||||||
Dimensiuni | Diametru | M3 ÷ M48 | M6 ÷ M24 | M3 ÷ M20 | M6 ÷ M10 | M4 ÷ M16 | M2 ÷ M36 | M2 ÷ M36 |
Lungime | 25 ÷ 200 | 10 ÷ 70 | 5 ÷ 100 | 16 ÷ 50 | 6 ÷ 110 | 4 ÷ 250 | 4 ÷ 200 | |
Material | Otel | Otel | Alama | Aluminium | Poliamida | Inox A2 | Inox A4 | |
Grupa de material | 8.8 | 10.9 | - | - | - | - | - | |
Acoperire | Zincate alb/brunate | brunate | - | - | - | - | - |
d1 | M3 | M4 | M5 | M6 | M8 | M10 | M12 | (M14) | M16 | (M18) | M20 | (M22) | M24 |
e | 6,01 | 7,66 | 8,79 | 11,05 | 14,38 | 18,9 | 21,1 | 24,49 | 26,75 | 30,14 | 33,53 | 35,72 | 39,98 |
K | 2 | 2,8 | 3,5 | 4 | 5,3 | 6,4 | 7,5 | 8,8 | 10 | 11,5 | 12,5 | 14 | 15 |
s | 5,5 | 7 | 8 | 10 | 13 | 17/16 | 19/18 | 22/21 | 24 | 27 | 30 | 32/34 | 36 |
d1 | (M27) | M30 | (M33) | M36 | (M39) | M42 | M48 |
e | 45,2 | 50,85 | 55,37 | 60,79 | 66,44 | 71,3 | 82,6 |
k | 17 | 18,7 | 21 | 22,5 | 25 | 26 | 30 |
s | 41 | 46 | 50 | 55 | 60 | 65 | 75 |
